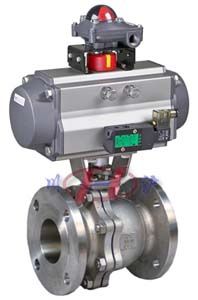

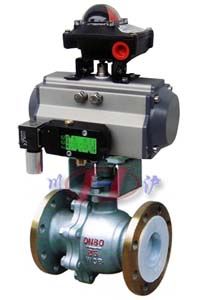

氣動法蘭球閥JLQ641F

氣動法蘭球閥JLQ641F

HY氣動法蘭球閥氣動法蘭球閥



氣動法蘭球閥
使用壓力：國標PN16/25/40/63，日標JIS10K/20K，美標ANSI150/300/600，德標PN16/40等
使用溫度：-50℃～425℃
密封型式：PTFE軟密封、金屬硬密封
規格型號：DN15～DN600
產品材料：CF8、CF8M、CF3、CF3M、CK20、WCB等
使用工況：（1）?軟密封球閥，主要應用于石油、化工、水處理、建筑、鐵路、食品，醫藥等行業。
          （2） 硬密封球閥，主要應用于鋼鐵、冶金、造紙、泥漿、煤化工等行業。
執行標準：上法蘭符合ISO5211 《部分回轉閥門驅動裝置的連接》標準，可以直接連接氣動裝置。
公司主頁：http://www.hbhongye.com/



氣動法蘭球閥
使用壓力：國標PN16/25/40/63，日標JIS10K/20K，美標ANSI150/300/600，德標PN16/40等
使用溫度：-50℃～425℃
密封型式：PTFE軟密封、金屬硬密封
規格型號：DN15～DN600
產品材料：CF8、CF8M、CF3、CF3M、CK20、WCB等
使用工況：（1）?軟密封球閥，主要應用于石油、化工、水處理、建筑、鐵路、食品，醫藥等行業。
          （2） 硬密封球閥，主要應用于鋼鐵、冶金、造紙、泥漿、煤化工等行業。
執行標準：上法蘭符合ISO5211 《部分回轉閥門驅動裝置的連接》標準，可以直接連接氣動裝置。
公司主頁：http://www.hbhongye.com/



氣動法蘭球閥
使用壓力：國標PN16/25/40/63，日標JIS10K/20K，美標ANSI150/300/600，德標PN16/40等
使用溫度：-50℃～425℃
密封型式：PTFE軟密封、金屬硬密封
規格型號：DN15～DN600
產品材料：CF8、CF8M、CF3、CF3M、CK20、WCB等
使用工況：（1）?軟密封球閥，主要應用于石油、化工、水處理、建筑、鐵路、食品，醫藥等行業。
          （2） 硬密封球閥，主要應用于鋼鐵、冶金、造紙、泥漿、煤化工等行業。
執行標準：上法蘭符合ISO5211 《部分回轉閥門驅動裝置的連接》標準，可以直接連接氣動裝置。
公司主頁：http://www.hbhongye.com/
該公司產品分類： 泵 加熱器 閥門 流量計

氣動法蘭球閥

一、氣動法蘭球閥概述
氣動法蘭球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。

二、氣動法蘭球閥結構特點
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。2、止推軸承減小閥桿磨擦力矩，可使閥桿操作平穩靈活。3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。4、閥桿密封，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

三、氣動法蘭球閥執行機構采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。1、齒輪式雙活塞，輸出力矩大，體積小。2、氣缸選用鋁金材料，重量輕、外形美觀。3、可在頂部、底部安裝手動操作機構。4、齒條式連接可調節開啟角度、額定流量。5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。6、IS05211標準連接為產品的安裝更換提供了方便。7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
四、氣動法蘭球閥附件的選項
☆根據不同控制和要求可選擇下列附件：☆切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器！钫{(diào)節型附件：電氣定位器、氣動定位器、電氣轉換器！顨庠刺幚砀郊嚎諝膺^濾減壓閥、氣源處理三聯件！钍謩訖C(jī)構：HVSD手操機構

五、氣動法蘭球閥執行標準
☆設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
☆法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543！罱Y(jié)構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。☆檢驗主試驗：JB/T 9092、API 598。

六、氣動法蘭球閥性能規范

公稱通徑mm
DN15-DN300
材料代號
C
P
R
主要零件
閥 體
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球 體
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
閥 桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
密封圈
增強聚四氟乙烯 對位聚苯
填 料
聚四氟乙烯 柔性石墨
適用工況
適用介質
蒸汽、水、油品
硝酸類
醋酸類
適用溫度
-28℃ - 300℃
執行器
型 號
DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力
0.4-0.7MPa



試驗壓力 （Mpa）
公稱壓力（Mpa）
壓力級
JIS（Mpa）
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
強度試驗
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封試驗
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
氣密試驗
0.5～0.7

七、氣動法蘭球閥安裝尺寸表


公稱通徑 DN（mm）
尺 寸
執 行 器 型 號
1.6MPa
2.5MPa
4.0MPa
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、 系列執行器 以上選配僅供參考具體 選區用根據實際要求
15
130
95
65
14
4-14
130
95
65
16
4-14
130
130
65
16
4-14
20
140
105
75
14
4-14
130
105
75
16
4-14
150
150
75
16
4-14
25
150
115
85
14
4-14
140
115
85
16
4-14
160
160
85
16
4-14
32
165
135
100
16
4-18
165
135
100
18
4-18
180
180
100
18
4-18
40
180
145
110
16
4-18
165
145
110
18
4-18
200
200
110
18
4-18
50
200
160
125
16
4-18
203
160
125
20
4-18
230
230
125
20
4-18
65
220
180
145
18
4-18
222
180
145
22
8-18
290
290
145
22
8-18
80
250
195
160
20
8-18
241
195
160
22
8-18
310
310
160
22
8-18
100
280
215
180
20
8-18
305
230
190
24
8-23
350
350
190
24
8-23
125
320
245
210
22
8-18
356
270
220
28
8-25
400
270
220
28
8-25
150
360
280
240
24
8-23
394
300
250
30
8-25
480
300
250
30
8-25
200
400
335
295
28
12-23
457
360
310
34
12-25
600
375
320
38
12-30



訂購電話：021-31266860    手機①：13636 59 5050 （張建安）

圖文傳真：021-31261232    手機②：137 6466 8456 （林先生）

郵箱①：famenc@163.com  郵箱①：orionvalve@163.com

更多“球閥”相關資料請查看： < http://www.86valves.net/product/?1162.html >網址：http://www.famenc.com 網址：http://www.famenc21.com球閥：http://www.86valves.net

進口球閥：http://www.famenc.com/dalei/?47.html

浮球閥 卡套球閥 手動球閥 電動球閥 氣動球閥 高壓球閥 高溫球閥 三通球閥
保溫球閥 低溫球閥 螺紋球閥 法蘭球閥 焊接球閥 對夾球閥 對焊球閥 鍛鋼球閥
抗硫球閥 切斷球閥 快裝球閥 四通球閥 黃銅球閥 氨用球閥 蝸輪球閥 燃?xì)馇蜷y
廣式球閥 絲扣球閥 V型球閥 液壓球閥 卸灰球閥 固定球閥 浮動球閥 軌道球閥
薄型球閥 塑料球閥 氧氣球閥 汽源球閥 夾套球閥 襯氟球閥 襯膠球閥 真空球閥
美標球閥 日標球閥 德標球閥 鑄鐵球閥 鑄鋼球閥 陶瓷球閥 國標球閥 硬密封球閥
軟密封球閥 鋅合金球閥 不銹鋼球閥 液化氣球閥 天然氣球閥 槽車球閥 一片式球閥 二片式球閥
三片式球閥 高平臺球閥 上裝式球閥 一體式球閥

ORION品牌球閥介紹：
球閥原理：球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。 球閥的主要特點是本身結構緊湊，密封，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。 球閥優點： 流體阻力小，全通徑的球閥基本沒有流阻。 （2）結構簡單、體積小、重量輕。 （3）緊密。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現密封。在真空系統中也已廣泛使用。 （4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 （5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 （6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起球閥密封面的侵蝕。 （7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 （8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。 球閥分類 （1）常用的球閥按其工作原理分為浮動式球閥、固定式球閥、升降桿式球閥等。 （2）球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。球閥材料分類： （1）金屬材料球閥：如碳鋼、合金鋼、不銹鋼、鑄鐵、鈦合金、蒙乃爾、銅合金等。 （2）金屬閥體襯里球閥：如襯膠、襯氟、襯鉛、襯塑、襯搪瓷。 （3）非金屬材料球閥：如陶瓷、玻璃、塑料。 球閥施工、安裝要點 ▲安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。 ▲安裝在保溫管道上的各類手動球閥，手柄均不得向下。 ▲取掉法蘭端兩邊的保護蓋，在閥打開的狀態下進行沖洗清潔。 ▲安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。 ▲準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。 ▲在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。 ▲本類閥應安裝在管道的水平方向或垂直方向。 ▲安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。 ▲與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

二片式高平臺球閥
內螺紋氣動球閥
灰鑄鐵球閥
高平臺三通球閥
電動法蘭球閥
三片式法蘭球閥
[2] [3] [4] [5] [6] [7] [8] [9] [10] [11] 下一頁

該公司產品分類： 奧立龍閥門 平衡閥 隔膜閥 針型閥 水力控制閥 管夾閥 旋塞閥 放料閥 過濾器 德國菲克閥門 排氣閥 減壓閥 疏水閥 安全閥 調節閥 止回閥 蝶閥 球閥 閘閥 截止閥

hilton-008進口三段式氣動法蘭球閥

 進口三段式氣動法蘭球閥 希爾頓閥門廣州總代理 24小時服熱線:13560334455

進口三段式氣動法蘭球閥產品簡介：進口三段式氣動法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

進口三段式氣動法蘭球閥產品特點：

進口三段式氣動法蘭球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

氣動法蘭球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點:

1. 流體阻力小，其阻力系數與同長度的管段相等。

2. 結構簡單、體積小、重量輕。

3. 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5. 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7. 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

氣動法蘭球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?/span>

進口三段式氣動法蘭球閥結構特點：1.氣動執行器：采用新型AT系列氣動執行器，其結構獲得國家實用新型專利有雙作用式和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，采用撥叉式結構傳動，結構合理，輸出扭矩大，有雙作用式和單作用式（彈簧復位）；詳細參數請參考本公司AT系列和AW系列執行器樣本。2.殼體結構：球閥的閥體根據需要及實際工況條件的不同殼設計為鑄造結構、鍛造結構及全焊接結構三種形式，其中全焊接結構的球閥主要適用于埋地使用。3.獨特的閥座密封結構：浮動式球閥采用唇形彈性密封圈結構設計，其結構獲得國家使用新型專利更能保證密封的可靠性及使用壽命，對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期使用的可靠密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材質。固定式球閥根據壓力大小、介質性質及密封要求的不同而選擇球前密封結構、球密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材質。4.阻塞與排泄：當閥門處于關閉狀態時，上下流側的閥座是液體阻斷，閥體中腔的積滯物可以通過排泄裝置進行排泄。5.自動泄壓結構：當中腔壓力出現異常升高現象時，中腔介質能依靠本身的推理推動閥座而自動泄壓，從而確保閥體的安全。6.閥桿的可靠密封：閥桿采用有倒密封的下裝式結構，倒密封的密封力隨介質壓力的增大而增大，故能確保閥桿的可靠密封，而且，當閥門異常升壓時，閥桿不會噴出。7.防火結構：根據工況及用戶的需要，球閥可以設計為防火結構。球閥的耐火設計執行API 6D及JB/T6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質的大量泄漏，防止火災進一步擴大。8.防靜電結構：當操作閥門時，由于球體和閥座之間的摩擦，會產生靜電電荷并積聚在球體上，為防止產生靜電火花，特在閥門上設置防靜電導出裝置，將積聚在球體上的電荷導出。9.全通徑結構及縮徑結構：為滿足不同客戶的不同需要，希爾頓公司球閥產品有全通徑及全縮徑兩種系列。全通徑球閥的通道內徑與管道內徑一致，便于管理清掃，而縮徑系列球閥的重量相對較輕，但流體阻力僅為相同口徑截止閥1/7左右，故縮徑系列球閥的應用前景較為廣泛。

技術規范

設計依據

GB標準

設計標準

GB/12238

結構長度

對夾鏈接

GB/12221

連接法蘭尺寸

GB/12221

實驗和檢驗

JB/T9092

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

參數技術

公稱通徑

DN15-400mm

鏈接方式

法蘭式

氣缸選配

AT系列、AW系列、AT Series、AW Series

氣缸形式

雙作用、單作用（彈簧復位）

控制方式

開關型、調節型、三段式（開度可調）

公稱壓力

6、10、16bar（如需更高壓力，請注明要求。）

氣源壓力

雙作用：4-8bar、單作用：5-8bar

介質溫度

W1：-40~180℃  、W5：-20~80℃、W7：-40~160℃

環境溫度

標準型：-20~80℃

閥體材質

鑄鐵（Q）、碳鋼（C）、不銹鋼（P4、P6）

密封材質

丁晴橡膠（X）、聚四氟乙烯（F）、全內襯四氟乙烯（F46）

備注：其他特殊密封材質和特殊溫度可根據客戶要求設計選型

該公司產品分類： 進口氣動管夾閥 進口電動蝶閥 進口氣動蝶閥 進口電動球閥 進口電動執行器 進口氣動執行器 進口氣動球閥

富山不銹鋼氣動法蘭球閥

不銹鋼氣動法蘭球閥 產品概述：

Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

不銹鋼氣動法蘭球閥 性能規范：

公稱通徑DN（mm）

 15-250
公稱壓力PN（MPa）

 1.6
公稱壓力PS（MPa）

 強度試驗

 2.4
密封試驗

 1.76
材料\\材料代號

 C

 P

 R
主要零件

 閥體

 WCB

 ZG1Cr18Ni9Ti

 ZG0Cr18Ni12Mo2Ti
球芯

 2Cr13

 1Cr18Ni9Ti

 1Cr18Ni12Mo2Ti
閥桿

 2Cr13

 1Cr18Ni9Ti

 1Cr18Ni12Mo2Ti
密封圈

 增強聚四氟乙烯對位聚苯
填料

 聚四氟乙烯柔性石墨
適用工況

 適用介質

 水、蒸汽、油品

 硝酸類

 醋酸類
適用溫度

 -28℃～300℃
執行器

 型號

 BAW系列、GT系列、SW系列
氣源壓力

 0.4-0.7Mpa

不銹鋼氣動法蘭球閥 主要尺寸及執行器配置：

公稱通徑DN（mm）

 尺寸

 執行器型號
L

 D

 D1

 D2

 b

 f

 Z-Φd
15

 108

 95

 65

 45

 14

 2

 4-14

 GTD52/GT63K
20

 117

 105

 75

 55

 14

 4-14

 GT63/GT63K
25

 127

 115

 85

 65

 14

 4-14

 GT63/GT83K
32

 140

 135

 100

 78

 16

 4-18

 GT83/GT83K
40

 165

 145

 110

 85

 16

 3

 4-18

 GT83/GT110K
50

 178

 160

 125

 100

 16

 4-18

 GT83/GT110K
65

 190

 180

 145

 120

 18

 4-18

 GT110/GT127K
80

 203

 195

 160

 135

 20

 8-18

 GT127/GT127K
100

 305

 215

 180

 155

 20

 8-18

 GT127/GT160K
125

 256

 245

 210

 185

 22

 8-18

 GT160/GT190K
150

 394

 280

 240

 210

 24

 8-23

 GT190/GT210K
200

 457

 335

 295

 265

 26

 12-23

 GT254/BAW20S
250

 533

 405

 335

 320

 30

 12-25

 AW17/AW20S

訂購氣動閥門產品須知:

1、請?jiān)谟嗀洉r(shí)提供詳細口徑規格、交貨地地、交貨時間。

2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。

3、可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。



該公司產品分類： 取樣閥 富山閘閥 富山球閥 爆破片

Q641F-16氣動法蘭球閥廠家|法蘭氣動球閥Q641F-16

氣動球閥，氣動法蘭球閥，球閥概述：



氣動球閥，氣動法蘭球閥，球閥采用彈性密封圈結構設計，介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封雙壓，確保密封。介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。通過配置不同的控制附件，可實現遙控及調節功能。

氣動球閥，氣動法蘭球閥，球閥產品型號/技術參數

閥類 傳動方式 連結形式 結構形式 密封面 公稱壓力（MPa） 閥體材料
球閥 6-氣動 6s-氣動帶手動 法蘭式 浮動球直通 F-氟塑料 H-合金鋼 PPL 1.6 2.5 4.0 6.4 按表內閥體 材料代號
公稱通徑DN（mm） 15-250
材料\\\\\\\\材料代號 C P R
主 要 零 件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球板 WCB 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚笨
填料 聚四氟乙烯 柔性石墨
適 用 工 況 適用介質
水、蒸汽、油品
 硝酸類 醋酸類
適用溫度 -28℃～300℃
控制型式 雙作用/單作用
作用型式 切斷/調節
輸入信號 電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓 AC220V/DC24V
工作介質 凈化壓縮壓氣
執行器 型號 GT系列、HY系列、AW系列、ZSH系列
氣源壓力 0.4～0.7MPa

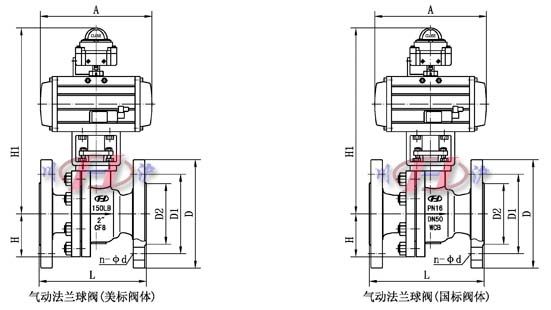

氣動球閥結構尺寸圖:



氣動球閥安裝尺寸表

公稱通徑DN（mm） 尺 寸 執行器型號
1.6MPa 2.5MPa H 4.0MPa
L D D1 B Z-D L D D1 B Z-D L D D1 B Z-D H
15 130 95 65 14 4-14 130 95 65 16 4-14 200 130 95 65 16 4-14 200 可選配GTD/GTE、 AW/AWS、HY、 ZSH系列執行器 （以上選配僅供參 選具體選用根據實 際要求）
20 130 105 75 14 4-14 130 105 75 16 4-14 204 150 105 75 16 4-14 204
25 140 115 85 14 4-14 140 115 85 16 4-14 215 160 115 85 16 4-14 210
32 165 135 100 16 4-18 165 135 100 18 4-18 240 180 135 100 18 4-18 240
40 165 145 110 16 4-18 165 145 110 18 4-18 264 200 145 110 18 4-18 264
50 203 160 125 16 4-18 203 160 125 20 4-18 274 230 160 125 20 4-18 360
65 222 180 145 18 4-18 222 180 145 22 8-18 379 290 180 145 22 8-18 390
80 241 195 160 20 8-18 241 195 160 22 8-18 389 310 195 160 22 8-18 450
100 305 215 180 20 8-18 305 230 190 24 8-23 416 350 230 190 24 8-23 480
125 356 245 210 22 8-18 356 270 220 28 8-25 542 400 270 220 28 8-25 650
150 394 280 240 24 8-23 394 300 250 30 8-25 572 480 300 250 30 8-25 670
200 457 335 295 26 12-23 457 360 310 34 12-25 600 600 375 320 38 12-30 720

博特閥門產品五大優勢：
1、價格合理。2、質量穩定。3、規格齊全。4、交貨快捷。5、服務周到。
博特閥門服務宗旨：
提供全套工程閥門解決方案，合理化選型，閥門售前、售中、售后專業人員跟宗服務。
博特閥門產品標準：
產品嚴格按中國國家標準（GB、HG）和美國（API）等標準設計、制造、包裝、驗收。密封面硬度達到國家規定要求，寬度超過國家標準要求。
博特閥門售前服務：
產品介紹，技術交流，非標產品設計，選型解答。
博特閥門售中服務：
1、守信合同，準時發貨。隨時保持與客戶溝通聯系。
2、對特殊或復雜的產品，我司安排技術人員對用戶進行產品使用，故障排除，調試及維修進行培訓和指導。
博特閥門售后服務：
1、博特閥門產品質保期為自出廠日起12個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、維修人員進行訪問，證詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以使進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-48小時（外省72小時內）到達現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出解決意見和方案，以便提高前豐泵閥的服務質量。
該公司產品分類： 柱塞閥系列 針型閥系列 疏水閥系列 過濾器、排氣閥 流量控制閥系列 旋塞閥系列 電磁閥系列 減壓閥系列 調節閥系列 隔膜閥系列 安全閥系列 截止閥系列 止回閥系列 蝶閥系列 球閥系列 閘閥系列

氣動法蘭球閥

Q641F/PPL型氣動球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用氣缸式執行機構,球閥分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。訂貨須知1 法蘭標準 2 結構長度 3 使用溫度 4 安裝環境 5 閥門開關頻率 6 法蘭密封面形式及相關尺寸 7 試驗與檢驗標準及要求 8 使用介質成份 9 主體及內件材質要求 10 閥桿是否加長 11 對執行器安裝要求

該公司產品分類： 截止閥 球閥 閥門

最新款招商阜新氣動法蘭球閥執行器高平臺日標美標德標 日標鑄鐵球閥產品的詳細說明

概 述氣動球閥是由雙（單）作用氣動活塞式執行器和浮動球閥組成。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°。該產品按其密封性能可分軟密封及金屬密封。具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。廣泛的應用于石油、化工、輕工、制藥、造紙等工業自動控制系統中。工作原理當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。1.氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。2.回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。3.定位器可調節閥門管道流量。氣動執行器主要技術參數氣動執行器型號QW系列、AT系列、AW系列氣源壓力0.4 ～ 0.8 MPa最大回轉角度90°～180°回信器AC220V AC110V DC24V控制信號電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa控制氣源潔凈、干燥壓縮空氣工作溫度-20℃ ～ +80℃主要性能規范型 號公稱壓力PN（MPa）試驗壓力Ps（MPa）工作溫度（℃）適用介質殼體密封1.62.41.76-50～450（不同工況溫度，選用不同的材質）水、石油、天然氣、酸類等2.53.752.754.06.04.4閥體主要零件材料零件名稱閥體球芯閥座閥桿填料支架連接軸鑄鋼、不銹鋼不銹鋼聚四氟2Cr13柔性石墨鑄鋼、不銹鋼鑄鋼氣動執行器主要部件材料零件名稱缸體端蓋活塞軸O型圈指示軸螺栓QW系列AT系列鋁合金型材（硬質陽極氧化）壓鑄鋁合金（環氧樹脂噴涂）壓鑄鋁鋼（鍍鎳磷合金）NBRABCSUS304AW系列鑄鋼（硬質陽極氧化）壓鑄鋁鋼（鍍鎳磷合金）NBRABCSUS304氣動球閥主要外形尺寸(單位；mm)DNLHDD1L0Z-φd執行器型號1513020095651654-φ14QW01/AT50D20140204105751654-φ14QW01/AT50D25150215115851654-φ14QW01/AT63D321652401351002254-φ18QW02/AT63D401802651451102254-φ18QW02/AT75D502002751601252254-φ18QW02/AT75D652203791801452454-φ14/4-φ18QW03/AT88D802503901951603308-φ18QW04/AT100D100280/320416215/230180/1903308-φ18/8-φ23QW04/AT115D125320/381542245/270210/2203808-φ18/8-φ25QW05/AT145D150360/400572280/300240/2503808-φ23/8-φ25QW06/AT160D200400/500736335/360295/31044012-φ25/12-φ25AW17250530/568926405/425355/37058012-φ25/12-φ30AW20300600/6481059460/485410/43071512-φ25/16-φ30AW28350550/7621127520/550470/49087516-φ25/16-φ34AW28400600/8381398580/610525/55099516-φ30/16-φ34AW35附件的選項根據不同控制和要求可選擇下列附件：切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。調節型附件：電氣定位器、氣動定位器、電氣轉換器。氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。手動機構：手操機構在氣動蝶閥的基礎上，附加了氣源換向電磁閥氣源換向電磁閥標準件結構符合NAMUR連接標準，直接安裝在執行器的氣源接口處。同時該產品有二位三通、二位五通、單電控和雙電控選擇。1、符合NAMUR標準，安裝簡單易行。2、采用專用的O型圈，無須二次潤滑。3、二位五通可直接轉換成二位三通。4、設計的手動開關，可在斷電后就地測試。5、電壓可訂做美標日標固定氣動球閥產品介紹：Q647美標日標固定氣動球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中，氣動閥門在化工產品、醫藥和食品生產種，閥門在水電、火電和核電的電力生產系統中，氣動球閥在城市和工業企業的給排水、供熱、和供氣系統中，在農田的排灌系統中，在治金生產系統中得以廣泛的應用。美標日標固定氣動球閥執行標準：設計依據AP1、ANS1標準JIS標準設計標準API6D、ANSIB16.34JISB2071結構長度法蘭連接AP16D、ANS1B1610JISB2002連接法蘭尺寸ANS1B16.5JISB2212、B2213、B2214試驗和檢驗AP16D、AP1598J1SB2003美標日標固定氣動球閥主要零件材質：序號零件名稱材質CDR1左右閥體A216-WCBA351-CF8A351-CF8M2螺柱A193-B7A276304A2763163螺母A1942HA276304A2763164彈簧YB/T510460Si2M0YBD(T)111Cr18Ni9YBD(T)110Cr18Ni12Mo25閥座A182-A105A276304A2763166密封圈PTFEPTFEPTFE7O形圈橡膠橡膠橡膠8墊片PTFEPTFEPTFE9法蘭A216-WCBA351-CF8A351-CF8M10墊片PTFEPTFEPTFE11下閥桿A276-410A276304A276-31612襯套PTFEPTFEPTFE13球體A182-F304A182-F304A182-F31614鍵A1SIC1045A276304A276-31615閥桿A276410A276304A27631616襯套PTFEPTFEPTFE17填料PTFEPTFEPTFE18填料壓蓋A216-WCBA276304A27631619連接套A182-A105A276-304A27630420支架A216-WCBA276304A27630421閥體A216-WCBA351-CF8A351-CF822氣動執行器美標日標固定氣動球閥主要連接尺寸：Q647(F、N、P)-10K、C1ass150通徑外形尺寸連接尺寸連接尺寸雙作用執行器DNinLL1HDD1D2Cfn-φdDD1D2Cfn-φd5021781902601551201001624-φ19152120.69215.81.64-φ19GTD806521/21902102931751401201824-φ19178139.710517.61.64-φ19GTD908032032473231851501301828-φ19190152.412719.11.64-φ19GTD10010042292763822101751551828-φ19229190.515723.91.68-φ19GTD11512553563484682502101852028-φ2325421618623.91.68-φ22GTD14515063943785102802402152228-φ23279241.321625.41.68-φ22GTD160200845752465533029026522212-φ23343298.527028.61.68-φ22GTD2102501053364584740035532524212-φ2540636232430.21.612-φ25GTD2553001261071598044540037024316-φ2548343238131.81.612-φ25GTD30035014686795108549044541526316-φ25533476413351.612-φ29GTD350400167621860121556051047528316-φ27597539.547036.61.616-φ29AW35500209911860138567562058530320-φ2769863558442.91.620-φ32AW40美標日標固定氣動球閥主要連接尺寸：Q647(F、N、P)-20K、C1ass300通徑外形尺寸連接尺寸連接尺寸雙作用執行器DNinLL1HDD1D2Cfn-φdDD1D2Cfn-φd5022162102701551201002828-φ191651279222.31.68-φ19GTD906521/22412473091751401202028-φ19190149.210525.41.68-φ22GTD1008032832763442001601352228-φ23210168.312728.61.68-φ22GTD11510043053484212251851602428-φ2325420015731.81.68-φ22GTD14512553813784852702251952628-φ25279234.9186351.68-φ22GTD160150640343255930526023028212-φ25318269.921636.61.612-φ22GTD190200850252465535030527530212-φ25381330.227041.31.612-φ25GTD2102501056864884743038034534212-φ27444387.532447.71.616-φ29GTD2553001264871598048043039535316-φ2752145138150.81.612-φ32GTD30035014762795108554048044040316-φ33584514.5413541.620-φ32GTD350400168381860121560554049546316-φ33648571.547057.21.620-φ35AW35500209911860138573066061550320-φ3377568658463.51.624-φ35AW40美標日標固定氣動球閥主要連接尺寸：Q647(F、N、P)-C1ass400通徑外形尺寸連接尺寸雙作用執行器DNinLL1HDD1D2Cfn-φd5022922472861651279225.46.48-φ19GTD1006521/2330276330190149.210528.66.48-φ22GTD115803356308349210168.312731.86.48-φ22GTD1251004406348421254200157356.48-φ26GTD1451255457378485279234.918638.26.48-φ26GTD1601506495524582318269.921641.36.412-φ26GTD2102008597648702381330.227047.66.412-φ29GTD25525010673715895445387.3324546.416-φ32GTD300300127627951040520450.838157.56.412-φ35GTD3503501482618601170585514.341360.56.420-φ35AW354001690218601215650571.547063.56.420-φ39AW40500201054775685.8584706.424-φ42AW50一、日標球閥產品性能規范公稱壓力PN1.62.54.06.4殼體試驗壓力2.43.86.09.6密封試驗液1.825.84.47.0密封試驗氣0.5~0.7適用介質C　　　　　　P　　　　R水、油品、蒸汽　　　硝酸類　　醋酸類適用溫度≤200二、日標球閥主要堆零件材料名稱WCB類CF8類CF3類CF8M類CF3M類閥體左體A216-WCBA315-CFBA35-CF3A351-CF8MA351-CF3M球體B2-B8A105-1025A182-F304LA182-F304LA132-F316A182-F316LB8以上A216-WCBA351-CF8MA351-CF3A351-CF8MA351-CF3M閥桿A182-F6aA182-F304A182-F304LA182-F336A182-F316L閥座PTFE/增強PTFE/NYLIN閥座支承圈A105-1025A182-F304A182-F304LA182-F316A182-F316L彈簧3yc-7/17-49HO型圈NBR氟橡膠螺柱A193-B7A193-B8螺母A194-2HA194-8三、10K主要連接及重量尺寸inch1/2″3/4″1″1-1/2″2″2-1/2″3″4″5″6″8″10″DN1520254506580100125150200250Lmm108117127165178190203229356394457533Hmm59637597107142152178252272342345Wmm1301301602302304004007001100110015001500重量㎏2.33.04.57.09.515.019.033.058.093.0160.0200.0四、20K主要連接尺寸及重量尺寸inch1/23/411-1/222-1/23456810DN1520254506580100125150200250Lmm140152165190216241283305381403502568Hmm59637597107142152178252272342345Wmm1301301602302304004007001100110015001500重量㎏2.53.55.510.514.523.530.055.081.0118.0200.0250.0五、150Lb外形尺寸和連尺寸公稱通徑單位LDTGCn-ΦdWHinmm1/2″15㎜10889123560.54-1511572in4.253.50.471.382.384-0.594.5328.33/4″20㎜117981243704-1511576in4.613.860.4723.134-0.595.93.621″25㎜127108125179.54-1515092in54.250.4723.134-0.595.93.621-1/2″40㎜16512714.37389.54-16200123in6.550.562.883.884-0.627.874.842″50㎜17815215.992120.54-19200132in76.000.6253.624.754-0.757.875.202-1/2″65㎜19017817.5105139.54-19320164in7.570.691.125.504-0.7512.66.453″80㎜20319019.1127152.44-19320173in87.500.75564-0.7512.68.64″100㎜22922923.9157190.54-19450210in990.946.197.54-0.7517.728.266″150㎜39427926216241.58-228000288in15.510.981.028.59.508-0.8831.51.348″200㎜45734329270298.58-221120374in18.0013.501.1210.6211.758-0.8844.1014.7210″250㎜5334063132436212-251420366in20.98161.212.7514.7512-155.1214.4012″300㎜6104833238143212-251420412in24191.26151712-155.1216.22產品簡介：API美標球閥、JIS日標球閥產品特點適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。適用溫度：-196～350℃驅動方式：手動、氣動、電動、液動等。公稱通徑：DN 15-250 1/2"～10"技術規范設計依據日標系列美標系列設計標準BS5351AP16DANSI B16.34法蘭連接結構長度JIS B2002AP16DANSI B16.10結構長度(焊接)-AP16DANSI B16.10連接法蘭JIS B2212 B2214ANSI B16.5、B16.47對焊端-ANSI B16.25試驗和檢驗JIS B2003AP16DAP1598試驗壓力試驗壓力(Mpa）磅級（Class）殼體試驗密封試驗1503.02.23007.65.660015.011.010K2.41.520K5.84.0主要零件材料名稱WCB類CF8類CF3類CF8M類CF3M類閥體左體A216-WCBA315-CF8A35-CF3A351-CF8MA351-CF3M球體B2-B8A105-1025A182-F304LA182-F304LA132-F316A182-F316LB8以上A216-WCBA351-CF8MA351-CF3A351-CF8MA351-CF3M閥桿A182-F6aA182-F304A182-F304LA182-F336A182-F316L閥座PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion閥座支承圈A105-1025A182-F304A182-F304LA182-F316A182-F316L彈簧3yc-7/17-49HO形圈NBR氟橡膠螺柱A193-B7A193-B8螺母A194-2HA194-8主要外形及連接尺寸表美標球閥公稱壓力公稱通徑dLDD1D2bfZ-ΦdHWClass1501/2"131088960.53511.51.64-16791353/4"1911798704311.51.64-16841351"2512710879.551121.64-16951701-1/4"321401178964131.64-161031701-1/2"3816512798.573151.64-161112002"51178152120.592161.64-191202002-1/2"64190178139.5105181.64-191533003"76203190152.5127191.64-191633004"102229229190.5157241.68-191824005"127356254216186241.68-222605006"152394279241.5216261.68-222808008"203457343298.5270291.68-22-1100Class3001/2"131409566.535151.64-16791353/4"1915211782.543161.64-19841351"251651248951181.64-19951701-1/4"3217813398.564191.64-191031701-1/2"38190156114.573211.64-221112002"5121616512792231.64-221202002-1/2"64241190149105261.68-191533003"76283210168.5127291.68-221633004"102305254200157321.68-221824005"127381279235186351.68-222605006"152403318270216371.612-222808008"203502381330270421.612-25-1100日標球閥公稱壓力公稱通徑dLDD1D2bfZ-ΦdHWJIS10K15151089570521214-1579135202011710075581414-1584135252512712590701414-19951703232140135100801624-191031704038165140105851624-1911120050501781551201001624-1912020065641901751401201824-1915330080762031851501301828-191633001001002292101751551828-191824001251253562502101852028-232605001501503942802402152228-2328080020020045733029026522212-23-1100JIS20K15151409570521414-1579135202015210075581614-1584135252516512590701614-19951703232178135100801824-191031704038190140105851824-1911120050502161551201001828-1912020065642411751401202028-1915330080762832001601352228-231633001001003052251851602428-231824001251253812702251952628-2526050015015040330526023028212-2528080020020050235030527530212-25-1100一、日標球閥產品性能規范公稱壓力PN1.62.54.06.4殼體試驗壓力2.43.86.09.6密封試驗液1.825.84.47.0密封試驗氣0.5~0.7適用介質C P R水、油品、蒸汽 硝酸類 醋酸類適用溫度≤200二、日標球閥主要堆零件材料名稱WCB類CF8類CF3類CF8M類CF3M類閥體左體A216-WCBA315-CFBA35-CF3A351-CF8MA351-CF3M球體B2-B8A105-1025A182-F304LA182-F304LA132-F316A182-F316LB8以上A216-WCBA351-CF8MA351-CF3A351-CF8MA351-CF3M閥桿A182-F6aA182-F304A182-F304LA182-F336A182-F316L閥座PTFE/增強PTFE/NYLIN閥座支承圈A105-1025A182-F304A182-F304LA182-F316A182-F316L彈簧3yc-7/17-49HO型圈NBR氟橡膠螺柱A193-B7A193-B8螺母A194-2HA194-8三、10K主要連接及重量尺寸inch1/2″3/4″1″1-1/2″2″2-1/2″3″4″5″6″8″10″DN1520254506580100125150200250Lmm108117127165178190203229356394457533Hmm59637597107142152178252272342345Wmm1301301602302304004007001100110015001500重量㎏2.33.04.57.09.515.019.033.058.093.0160.0200.0四、20K主要連接尺寸及重量尺寸inch1/23/411-1/222-1/23456810DN1520254506580100125150200250Lmm140152165190216241283305381403502568Hmm59637597107142152178252272342345Wmm1301301602302304004007001100110015001500重量㎏2.53.55.510.514.523.530.055.081.0118.0200.0250.0五、150Lb外形尺寸和連尺寸公稱通徑單位LDTGCn-ΦdWHinmm1/2″15㎜10889123560.54-1511572in4.253.50.471.382.384-0.594.5328.33/4″20㎜117981243704-1511576in4.613.860.4723.134-0.595.93.621″25㎜127108125179.54-1515092in54.250.4723.134-0.595.93.621-1/2″40㎜16512714.37389.54-16200123in6.550.562.883.884-0.627.874.842″50㎜17815215.992120.54-19200132in76.000.6253.624.754-0.757.875.202-1/2″65㎜19017817.5105139.54-19320164in7.570.691.125.504-0.7512.66.453″80㎜20319019.1127152.44-19320173in87.500.75564-0.7512.68.64″100㎜22922923.9157190.54-19450210in990.946.197.54-0.7517.728.266″150㎜39427926216241.58-228000288in15.510.981.028.59.508-0.8831.51.348″200㎜45734329270298.58-221120374in18.0013.501.1210.6211.758-0.8844.1014.7210″250㎜5334063132436212-251420366in20.98161.212.7514.7512-155.1214.4012″300㎜6104833238143212-251420412in24191.26151712-155.1216.22
該公司產品分類： 機械

Q641氣動法蘭球閥/氣動球閥

 『產品應用』

氣動法蘭球閥由氣動活塞式執行機構和法蘭球閥組成,以壓縮空氣為動力源，通過電磁閥可實現對閥門開關控制,亦可遠程控制。

『氣動執行器參數』

齒輪齒條式設計;

雙作用或彈簧復位式;

NAMUR的附件安裝標準;

±5°調節;

視指示器;

快速開關，百萬次開關壽命;

『技術參數』

氣缸形式:雙作用 單作用（彈簧復位式）;

環境溫度:-20℃-+80℃;

氣源壓力： 雙作用4～7bar、單作用5～7bar;

『附件選項』

回訊器:也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）;

電磁閥:雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）;

三聯件:可對氣源起穩壓、過濾作用;

手輪機構:在氣源故障情況下，轉動手輪機構，可實現手動開、關閥;

電-氣定位器:輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）;

『球閥參數』

連接方式：法蘭式;

口徑：1/2”～8”（DN15-200）;

閥體：WCB、304、316 ;

閥板：304、316 ;

密封：PTFE/PPL/硬密封;

壓力：PN10/16/25/40KG、150/300LB;

適用于液體、氣體等介質;

該公司產品分類： 進口閥門 進口旋塞閥柱塞閥 進口旋塞閥 波紋管截止閥 氣動三通球閥 氣動襯氟球閥 氣動超薄型球閥 衛生級球閥 高平臺球閥 雙聯球閥 氨氣球閥 放料球閥 組合式三通球閥 Y形三通球閥 蝶柄內螺紋球閥 卡套式球閥 法蘭超短球閥 整體斜面球閥 高真空球閥 低溫球閥

氣動法蘭球閥JLQ641F

氣動法蘭球閥JLQ641F
產品型號：JLQ641F


最新產品

熱門儀器： 液相色譜儀 氣相色譜儀 原子熒光光譜儀 可見分光光度計 液質聯用儀 壓力試驗機 酸度計（PH計） 離心機 高速離心機 冷凍離心機 生物顯微鏡 金相顯微鏡 標準物質 生物試劑
